离心通风机的选择原则是什么:

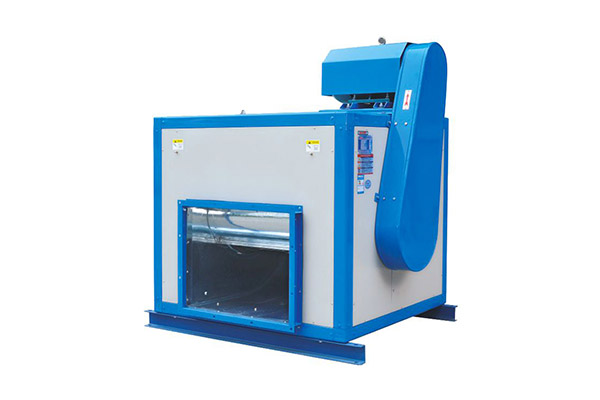

恒利通离心式通风机

1.通风器的工作点应位于高效区域。

选用风机时,首先要求风机的风量、风压能满足风网的要求,同时其工作点应在最佳效率或经济性范围内,即工作点效率不得低于最高效率的90%。

2.通风机的调节性能要好。

对通风除尘网络而言,要求风机的性能曲线平缓;然而,对于气力输送网络要求更陡些。由于气力输送系统输送物料时,网路阻力会有较大的变化。只有性能曲线陡的风机能在阻力变化时做到风量变化不大。

3.通风机配置的电机不容易超载。

由于其最大功率出现在额定风量下,带有反向叶片的风机不会过载。对于前向叶片风机选型时,应特别注意不要让风门打开时使料管走空,否则电机有过载危险。

4.通风机要适应输送气体的特性。

用于输送各种特性的空气,应选择不同型号的风机。如果空气含尘浓度特别高,就要选择叶片耐磨且不易积灰的除尘风机。如果风机与干燥机配套使用,则要选择耐高温的风机。

5.通风设备要符合环保要求,噪音小。

同样条件下,应先选择低噪音通风器。一般来说,噪声峰值频率与风机转速成正比。因此,在满足网络压力、流量要求的前提下,应尽量采用低转速通风机。通常风扇转速不能超过3000r/min。


怎样选好离心风机:

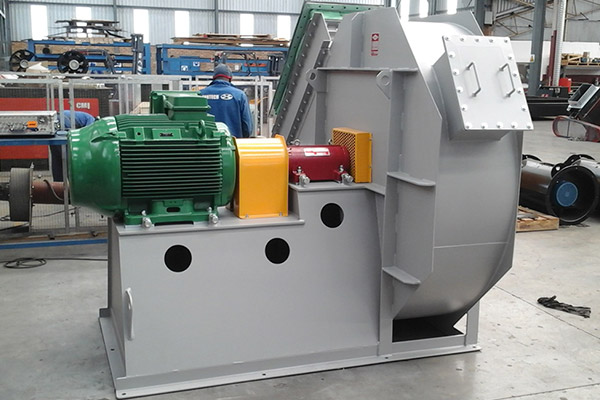

通风设备

步骤一:设计配型。

对工业用的设备,在选择一种合适的离心式风机设备之前,应采用伯努利方程计算输送系统所需的实际风压H`T,并根据换算公式转换成试验条件下的风压HT。

步骤二:选配类型。

风机的类型(例如洁净空气、易燃、易爆或腐蚀性气体及含尘气体)和所需风压范围的选择,应进一步确定其类型。

步骤三:看型号。

离心式通风机型号编制内容一般包括:名称、型号、机号、传动方式、转动方向、出风位置六部分。对离心式通风机的类型的了解,就能迅速了解一台离心式风机的基本性能。

1.名称:通风机的名字一般是根据它的工作原理而定的,比如“离心通风机”。

2.型号:通风机的型号包括两组基本型号和一组辅助设备,其中三种型号中间用横线分隔。

第一组数字表示全压系数乘以10之后再化整后的数字。

第二组数字代表转数比。

第三组数字表示通风机吸口形式和设计顺序号,前面的数字表示输入形式:“O”表示双吸口通风机,“1”表示单吸口通风机,“2”表示两级串联通风机。后面的数字代表通风机的设计编号;“1”表示第一次设计,“2”表示第二次设计,等等。

3.机号:用通气机外径的分米数表示机号,前冠以'No'符号。如果叶轮直径为5分米,则机号为No5。

传动方式:离心式通风机的传动方式分为A、B、C、D、E、F六种,常用的传动方式有A式、C式、D式三种。

A式:叶轮直接安装在电机轴上,适用于小型通风机;

B式:悬臂式叶轮支承,支承轮在轴承之间;

C式:悬臂式叶轮支承,轴承外侧安装有滑轮;

D式:悬臂式叶轮支承,由联轴器直接驱动;

E式:叶轮在两轴之间,轴承外侧皮带轮;

F式:两轴承之间的叶轮由联轴器直接驱动。

5.旋转方向:叶轮的旋转方向必须与壳体的蜗杆卷方向一致。风机的驱动装置为顺时针方向转动,风机的传动方向为右转,若叶轮逆时针转动,则为左旋转风机。

6.出风口位置:离心式通风器出风口位置一般规定有8个基本位置。定义8位又因为通风机转动方式有16种装置形式。风机出风口水平向左为0°位,左转风机出风口水平向右转0度。根据风网对风机安装位置的要求,具体选型可定。

步骤四:设计会计。

当选择了合适的离心式通风机的型号后,还应根据试验条件下的风压HT和实际要求的风量(以通风机进口状态计算),并根据风机样机的性能表或特性曲线计算功率。
