工业离心式通风机有哪些传动方式?
编辑 :恒利通网络部
时间:2021-07-08

工业离心式通风机的驱动方式有哪些?工业离心式通风机在工作时,气流通过风机轴向进入叶片空间,一方面受叶轮的驱动,与叶轮一起转动;另一方面在惯性的作用下,提高能量,沿半径方向离开叶轮,离心力作功的风机称为离心式风机。

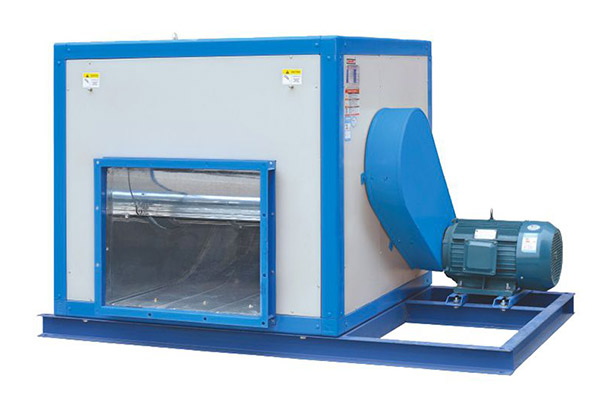

恒利通离心式通风机


工业离心式通风机的传动方式,国内生产厂家规定有以下六种。

以下为您详细分析:

A型:悬臂式,不带轴承,锅炉离心通风机叶轮直接安装在电机轴上,工业锅炉离心风机的转速与电动机相同。小型通风机,结构紧凑,体积小。

B型:悬臂式,带传动结构,两支承底座之间装有带轮。适合中尺寸、转速可调风机。

C型:悬臂式,带传动结构,两支承轴承座外侧装有带轮。适合中型以上变速锅炉离心式风机,带轮拆卸比较方便。

D型:悬臂式,用联轴器把风机和电动机的主轴连接在一起的传动结构,联轴器安装在两个轴承座的外侧,风机的转速与电机的转速相同。用于锅炉中、大型离心风机。

E型:带传动结构,两支承轴承分别装在壳体两侧,叶轮置于两支承轴承的中间,为双支承式,带轮安装于离心风机侧。用于双吸或大单吸转速可变离心式通风机,其优点是运行较为平衡。

F型:采用联轴器将锅炉风机与电机主轴连接在一起的传动结构,两支轴承分别装入机壳的两侧,为双支承式,安装在一轴承座的外侧。用于双吸或大单吸,且转速与电机转速相同的锅炉离心风机,其优点是运行较为平稳。
